大屏拼接融合

大屏拼接融合

       追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果,历来是人们对视觉感受的一种潜在要求。大到指挥监控中心、网管中心的建立,小到视频会议、学术报告、技术讲座和多功能会议的进行,对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈,而传统的电视墙、投影硬拼接屏和箱体拼接墙等很难满足人们在这方面的要求。迅速崛起的数字化边缘融合大屏幕拼接投影显示技术,已经逐步成为适应这一需求的有效途径。



       无缝投影系统是多媒体演示厅的重要组成部分,此系统由3通道无缝投影系统系统等组成,可提供图型、图像、数据、文字和声音等多种信息的支持,配合适当软件及片源可以很好地支持实现专题片播放等工作应用。目前,使用专业边缘融合机采用当前先进的多屏图像处理技术,结合软件处理平台,可以将多路DVI/VGA计算机信号进行拼接,组成无缝高分辨率、高质量大屏幕多屏拼接显示系统,系统提供完善的远程控制功能。本设备适用于指挥中心、监控中心,多媒体会议中心等场合。

设计依据



无缝投影系统的设计依据包括:

无缝投影系统招标要求;

无缝投影系统各设备功能和性能;

无缝投影系统相关标准。


设计原则



为最终使用户满意,无缝投影系统应遵循如下设计原则:

实用性

系统能满足各种现实和潜在的需求,且达到满意的效果。

可靠性

系统能提供长时间的连续运行,且稳定可靠。

先进性

系统的功能和性能达到同档次显示系统的先进水平。

持续性

选用的高质量投影幕和投影机,保证系统的显示效果长久不变。

经济性

在满足需求的情况下,使系统建设和使用投入的成本尽量小。

方便性

系统的调整、使用简单易行,用户操作界面友好,操作过程简捷,经短时间培训即可操作使用。

灵活性

系统具有灵活的再配置能力,各设备之间依赖程度低,可根据需要随时替换部分设备而无需更换其它设备;可根据需求的变化随时对系统进行扩充而不浪费原有资源。



第二章需求分析

总体需求分析



无缝投影系统,可支持显示内容清晰、色彩纯正、布局灵活且无缝拼接的可视画面,包括: 各类图表、文字、静态和动态图像、特制动画等; 音频系统可与视频系统配合,做到协调一致。



细化需求分析



支持用户提供图型、图像、数据、文字和声音等多种综合信息显示。3台投影机同时同步播放专题片等。 根据不同需求的通过中控台和相关设备进行各类片源切换。



第三章系统总体设计

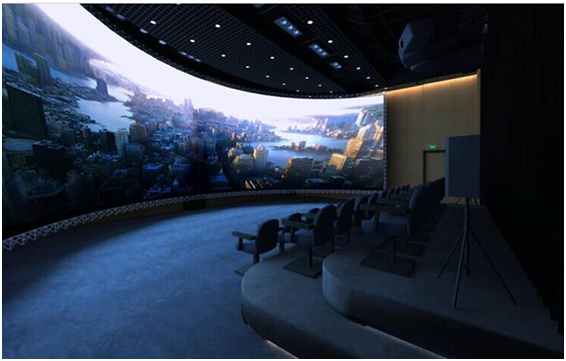

从本系统用户需求和安装场地实际情况出发,综合考虑系统的实用性、先进性和经济性等原则,建议采用宽幅120度弧形屏幕配3台投影机通过独特的无缝边缘图像融合技术,形成无缝、连续、亮度均匀、色彩统一的整体高清晰完美的显示平台,可使观众融入在数字环境中,有身临其境的真实感受。





系统主要设备



系统主要包含以下设备:

1> 投影幕

根据空间情况采用一个无缝的宽幅弧形屏幕。

2> 投影机

采用投影机从正向投射图像。

3> 反射镜(可选缩短投影距离。

4> 投影幕整体构架

对大屏幕整体效果进行修饰。

5> 投影图像处理设备

对输入到投影机的图像进行几何校正、亮度、色彩校准和边缘融合。

6> 音响设备

音响;功放;均衡器;调音台;无线麦





系统主要指标



无缝投影系统的主要指标如下:

1> 投影通道数量

3路,左、中、右3台,总计3台投影机投影的图像拼接成一幅彻底无缝、亮度和色彩完全统一的图像。

2> 计算机图文显示通道数

同时观看3路计算机图文或将一路图文完整放大到整个三台投影机所投射的屏幕。



一.工程主要实现功能



本工程为三通道投影桌面融合显示系统:

1. 实现各种文件在投影大屏幕上显示:

1) 同时显示2路外界的VGA输入信号;
