神奇的行星展示

这神奇的行星是怎么样的呢?到底有多神奇?是如何展示出来的?感兴趣的朋友跟小编一起来探索吧!,

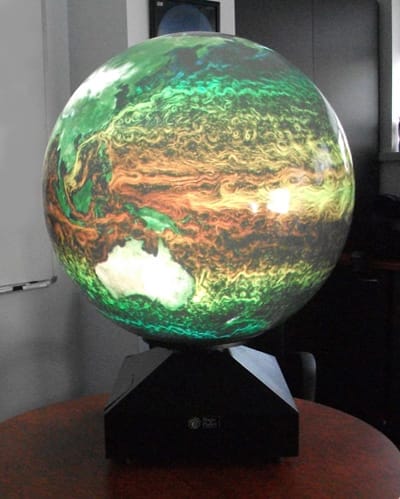

,从技术角度来讲,有许多方法可以投射到一个球体的表面上,其中包括多个内投影在后投影的球面上,多个投影仪投射到球体的外部。在这种情况下,有一个投影仪和 球体的基础上安装鱼眼镜头。相比,多个投影机,这简化了系统,大大降低了尺寸和成本,并通过隐藏的投影硬件增加了整体的优雅。,

,是如何展示出来内容的?这是需要在捕获显示的球形字段的图像格式中创建。当一个人可以弥补各种可能的格式,有三个比较常见的用法:立方图也称为环境地图,360度鱼眼,或球面投影又称圆柱投影。,
神奇的行星展示, 立体投影地 图:这是想象中的一个立方体周围的相机折叠,并提出了单位。, 360度角的鱼眼投影:注意到在南极的一个点的圆的外边缘,圆的中心是北极。, 球面投影:也许是更广为人知的投影,顶部边缘映射到一个单一的点在北极,同样的底部边缘映射到南极。,

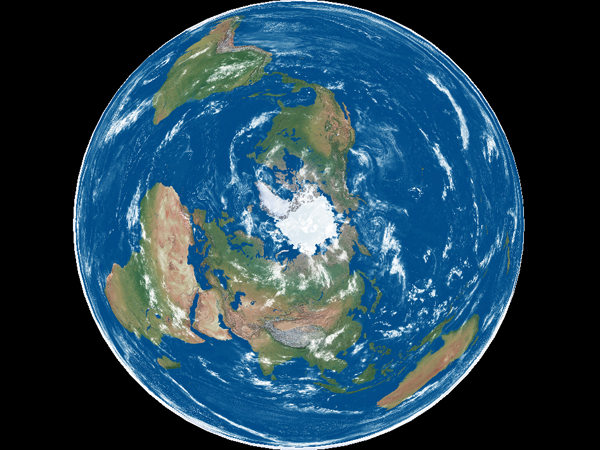

,数据投影机图像,在这种情况下,作为一个4×3方面矩形(分辨率SXGA:1400x1050像素)和中央圆形部分投影到球体。如下面所示的一个例子。,

,先要清除,图像中心的像素被映射到球体的北极。一个环的半径约为70%, 投射在球体的赤道上,圈项目的外边缘到最低的边缘。,

,圆投影图像,用于内容生成软件的要求是在上面提出的三个投影格式中的一个中创建一个图像。该图像是图像映射(翘曲)的圆形图像的形式被投影。请注意,这个映射是高度非线性的。这种映射可以衍生在一些方法,一个是创建一个模拟的光学元件的几何安排。这里的方法是相同的所提供的软件与神奇行星,即一个曲线,它描述了一个点上的球体上出现的圆形图像。由于透镜被假定为圆对称的经度,这是只有一一个纬度和半径之间的投影图像平面上的纬度和半径之间的映射。,
神奇的行星展示,有三个标准的神奇行星显示大小,每个都有自己的几何/光学。提供每个显示是一个默认的校准文件,这是一个直线近似的真实透镜曲线通过测量图像上的径向距离为已知的纬度。下面的图中的实体行是提供的半径映射的纬度。对于这个练习,它被决定通过这些点来拟合一个简单的曲线,以创建一个光滑的连续参数映射。,

,第一近似的解析曲线(为每个显示尺寸的固体颜色)以上,可以安装一个无参数的功能,即一个理想化的几何这也可以随时得到的映射表。,

,综上所述,上述允许一个映射一个纬度值到一个半径上投影的圆形图像。投影图像上的角度直接映射到经度,透镜是径向对称的。这里没有详细讨论的细节包括两个进一步的参数。第一个是意识到,预计图像不去一路到90度,南极。然后,然后形成一个最小角度的圆形投影图像。二是圆形的图像并不一定完全以体现自己作为一个扭曲的图像的球面镜头,平移偏移用于弥补这的。,
